4.1.2. 셀 영역

셀 영역은 일종의 세계 좌표계의 데카르트 작업 공간입니다. 셀 영역은 X-Y 평면 꼭짓점 및Z 방향 높이로 모델링될 수 있습니다. 이 영역은3~10개의 꼭짓점으로 구성되며 볼록다각형이고 정지 거리를 고려해야 합니다.

공구의 구체 모델이 셀 영역을 초과하는 경우 STO가 활성화됩니다. 공구 영역 구성은 3.2.7에서 참조하십시오.

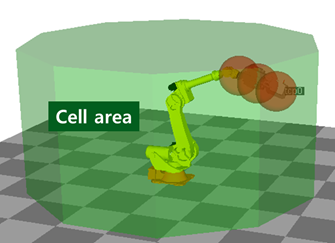

그림4.1 셀 영역

표 4‑2SafeCell 영역 파라미터

셀 영역 파라미터(1개 셀, 세계 좌표계)
파라미터 이름		값	설명
Zmin		-30,000~ 30,000(mm)	하단의 Z 좌표값 기본값: -2,000
Zmax		-30,000~ 30,000(mm)	상단의 Z 좌표값 기본값: 5,000
속성: 볼록다각형의 모서리 1~10
On/Off		On/Off	Off=이 모서리가 활성화되지 않습니다 On=이 모서리가 활성화됩니다 기본값: On(모서리 1~4), Off(모서리 5~10)
좌표값	X	-30,000~ 30,000(mm)	모서리의 X/Y 좌표값 기본값: 5,000(모서리 1,4), -5,000(모서리 2,3), 0(모서리 5~10)
	Y
